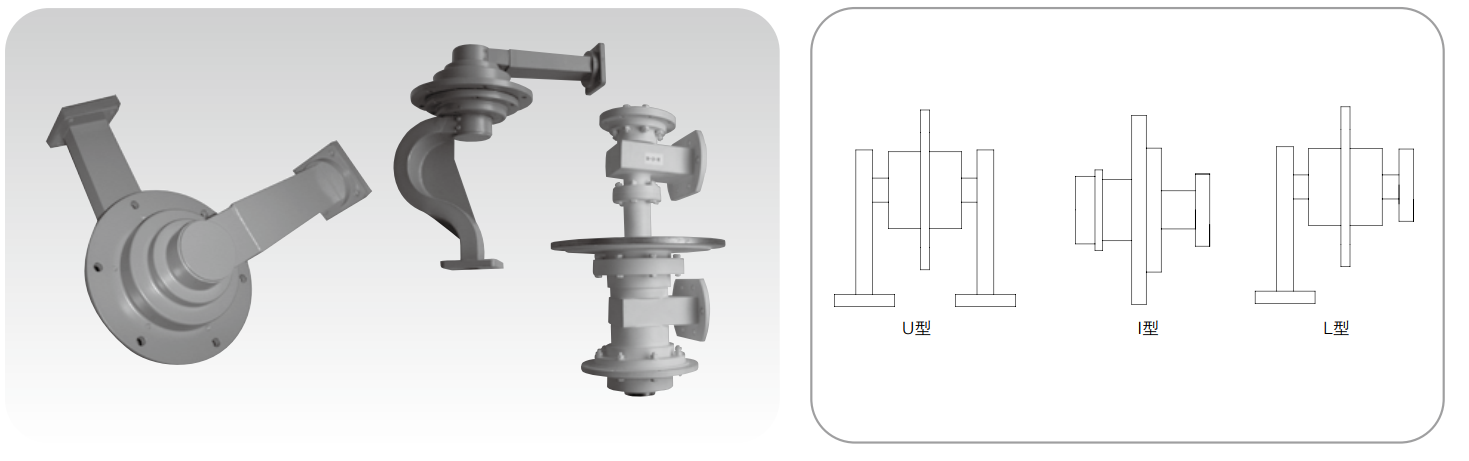

旋转枢纽
旋转枢纽又称作交连或转动交连 ，是输入端口和输出端口可以相对旋转的一种微波器件 ，在雷达中一般装在天线座中 ，由转动部分和静止部分组成。在机械扫描雷达中 ，旋转枢纽的作用就是在天线转动的情况下确保馈线中电磁能量的正常传输 ，因此 ，它是机械扫描雷达中的重要部件之一。
测试报告
旋转枢纽
|
型号 Model |
频率规模 Freq (GHz) |
带宽 △F/F Bandwidth |
法兰 Flange |
插损 (dB) Insertion Loss |
驻波比 VSWR |
平均功率 CW (W) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XB-WRJ284-□ | 2.60～3.95 | 10.0% | FDP/FDM | ≤0.2 | ≤1.25 | 300 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XB-WRJ229-□ | 3.22～4.90 | 10% | FDP/FDM | ≤0.3 | ≤1.25 | 300 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XB-WRJ187-□ | 3.94～5.99 | 10% | FDP/FDM | ≤0.3 | ≤1.25 | 300 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XB-WRJ159-□ | 4.64～7.05 | 10% | FDP/FDM | ≤0.3 | ≤1.25 | 200 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XB-WRJ137-□ | 5.38～8.17 | 10% | FDP/FDM | ≤0.3 | ≤1.25 | 200 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XB-WRJ112-□ | 6.57～9.99 | 10% | FBP/FBM/FBE | ≤0.4 | ≤1.3 | 200 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XB-WRJ90-□ | 8.20～12.40 | 10% | FBP/FBM/FBE | ≤0.4 | ≤1.3 | 100 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XB-WRJ75-□ | 9.84～15.0 | 10% | FBP/FBM/FBE | ≤0.5 | ≤1.3 | 100 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XB-WRJ62-□ | 11.9～18.0 | 10% | FBP/FBM/FBE | ≤0.6 | ≤1.3 | 100 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XB-WRJ51-□ | 14.5～22.0 | 10% | FBP/FBM/FBE | ≤0.7 | ≤1.3 | 50 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XB-WRJ42-□ | 18.0～26.5 | 10% | FBP/FBM/FBE | ≤0.8 | ≤1.4 | 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XB-WRJ34-□ | 21.7～33.0 | 10% | FBP/FBM/FBE | ≤1 | ≤1.4 | 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XB-WRJ28-□ | 26.5～40.0 | 10% | FBP/FBM/FBE | ≤1 | ≤1.4 | 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XB-WRJ22-□ | 33.0～50.0 | 10% | UG-383/U | ≤1 | ≤1.4 | 20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XB-WRJ19-□ | 39.2～59.6 | 10% | UG-383/U-Mod | ≤1 | ≤1.5 | 10 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XB-WRJ15-□ | 50.0～75.0 | 10% | UG-385/U | ≤1 | ≤1.5 | 10 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ※ 以上只是通例产品 ，其它品种的频率笼罩规模可从 1.45-110GHz ，波导型号可从 WR510（BJ18）～ WR10（BJ900） ※ Other Products: F=1.45 ～ 110GHz, Waveguide WR510 (BJ18) ～ WR10 (BJ900) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
